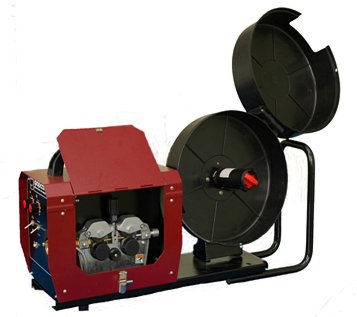

Форсаж-МПУ
 Назначение Механизм подачи проволоки ФОРСАЖ-МПУ предназначен для работы в составе сварочных полуавтоматов при проведении сварочных работ в производстве, где необходима сварка деталей, узлов и сборок, изготовленных из углеродистых и легированных сталей. Сварка производится в полуавтоматическом режиме с применением специальной электродной проволоки с диаметром 0,6 — 1,6мм в среде активных и инертных газов типа двуокиси углерода, аргона или их смесей. Функциональные возможности - плавное регулирование скорости подачи электродной проволоки
- стабильность процесса подачи электродной проволоки
- простота заделки кратера сварного шва с использованием режима "растяжка дуги"
- работа в продолжительном режиме и в режиме регулируемых коротких швов
- двухтактное управление процессом подачи проволоки (путем нажатия и удержания кнопки управления в течение сварочного цикла) и четырехтактное управление (кратковременным включением и выключением кнопки управления в начале и в конце каждого сварочного цикла)
Условия работы температура | -20°С ... +40°С; | влажность | до 90% | вибрации | амплитудой до 0,5 мм и ускорением 1,5g в диапазоне частот от 1 до 35 Гц; | степени защиты | класс 0 ГОСТ 12.2.007.0-75. от
поражения электрическим током |
Технические характеристики Рабочий диапазон напряжения питания, В постоянного тока
переменного тока |
24 — 100
20 — 70
| Потребляемый ток, А, не более | 5 | Номинальный сварочный ток при проценте нагрузки (ПН) 100%, А | 400 | Род сварочного тока | постоянный | Диаметр сварочной проволоки, мм | 0,6 — 1,6 | Диапазон плавного регулирования скорости подачи электродной проволоки, м/мин | 0,4 — 20 | Мощность мотора редуктора, ВА | 120 | Регулируемое время в режиме "Растяжка дуги", с | 0,2 — 0,8 | Регулируемое время продувки газа, с перед сваркой
после сварки |
0,2 — 0,8
0,2 — 2,5
| Возможность управления МПП в двухтактном и четырехтактном режимах сварки | обеспечивается | Регулируемое время сварки и паузы в режиме коротких швов, с | 0,3 — 3,0, | Число роликов механизма подачи, шт | 4 | Диаметр кассеты для электродной проволоки, мм | 300 | Габаритные размеры МПП, мм | 750х275х440 | Масса механизма подачи проволоки (без учета аксессуаров), кг | 13,5 | Масса брутто, кг | 26 | Величина давления на манометре газового редуктора на уровне | (250±50) кПа
(2,5±0,5) атмосфер | Расстояние до сварочного аппарата, м | до 25 |
|
